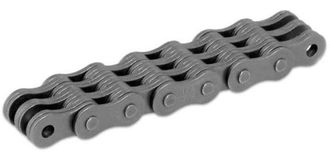

Цепь BL644

350 руб.
В корзину

Цепь BL644 купить по низким ценам в Уфе с доставкой по Башкирии и России, цена, ГОСТ, технические характеристики, применение, назпанение, паспорт, недорого

Грузоподъемные цепи применяются для подъема грузов, в различных погрузчиках, на портовом оборудовании и в других отраслях промышленности. Различаются по области применения: использование в обычных условиях и в условиях, влияющих на безопасность людей


Технические характеристики

Грузовые пластинчатые цепи с закрытыми валиками по ANSI B29.8M — стандарт Американского национального института. Cерия BL имеет большую грузоподъемность и прочностные характеристики по сравнению с AL . Это достигается благодаря увеличенным размерам: высоты, толщины пластины, диаметра пальца.


Основополагающими параметрами
этих цепей является:

Шаг цепи P — обозначается в числовым значением в мм или условной цифрой в зависимости от стандарта. Эти цепи имеют такой же стандартный ряд размерных шагов, как и приводные цепи.

Сочетание пластин — число пластин на одном валике с определенным чередованием. Данный параметр влияет на рабочую ширину и разрушающую нагрузку. Сочетание пластин может быть как четным например 4х4 так и нечетным 3х4.

Диаметр пальца цепи d2 в мм.
Толщина пластины — T, в мм.

Последние три параметра (сочетание пластин, диаметр пальца, толщина пластины) фактически и определяют разрушающую нагрузку цепи и главные присоединительные размеры к рабочему органу узла, который и перемещает цепь. Соединение в основном происходит с помощью, так называемой гребенки, куда вставляется цепь и фиксируется соединительным валиком.

Разрушающая нагрузка Q min, в кН.


Пример обозначения: Цепь BL866
BL — цепь грузовая пластинчатая с закрытыми валиками серии BL по стандарту ANSI B29.8M.
Цифра 8 – это упрощенное цифровое обозначение T шага цепи = 25,4 мм, так как он для цепей имел изначально дюймовую систему измерения (1/2 дюйма или 15,875 мм; 1 дюйм или 25,4 мм и тому подобное), то в стандарте ANSI — это упростили и присвоили цифровое обозначение см. таблицу
Двузначная цифра 66 — обозначает сочетание пластин, в данном случае это 6х6
