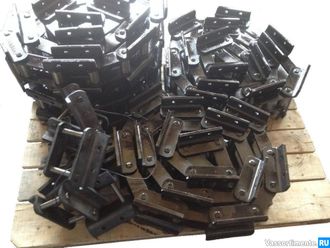

Цепь для транспортёра М 56-1-100-1(39зв.+1с.зв)
дог
Цепь для транспортёра М 56-1-100-1(39зв.+1с.зв) КУПИТЬ ПО НИЗКИМ ЦЕНАМ В УФЕ С ДОСТАВКОЙ ПО РОССИИ
СТК БССК предлагает широкий ассортимент пластинчатых цепей — одно из главных преимуществ нашей работы, однако, наряду с ним стоит упомянуть и другие: высокое качество всех пластинчатых цепей, имеющихся в продаже, а также ориентированность на все без исключения отрасли промышленности, где используются тяговые транспортерные линии, а, следовательно – пластинчатые цепи.
Цепь для транспортёра М 56-1-100-1(39зв.+1с.зв)
Конструкция и компоненты пластинчатых цепей разных типов схожи, они отличаются лишь количеством рядов. Наружные и внутренние звенья пластинчатых цепей включают в себя такие составляющие, как: металлические пластины, втулки, валики, а также подвижные ролики, которые обеспечивают вращение роликового механизма, в котором работают пластинчатые цепи. Движение осуществляется следующим образом: пластинчатая цепь перекатывается по зубу колеса и передает вращение на соответствующий механизм.
Тяговые пластинчатые цепи, предназначенные для использования в конвейерных линиях различных отраслей промышленности, обладают рядом характерных особенностей и преимуществ:
- Высокая стойкость пластинчатых цепей к повышенному температурному фону. Тщательный подбор сырья для изготовления пластинчатых цепей, позволяет эксплуатировать их, нагревая до 300 градусов. Это актуально не для всех отраслей промышленности, но способствует более длительной продолжительности безремонтного периода пластинчатых цепей в любой сфере;
- Эффективность передачи энергии. Трение качения, присутствующее в работе роликовых пластинчатых цепей, способствует максимальному повышению КПД, что, в свою очередь делает более рентабельным производство, использующее пластинчатые цепи;
- Ускоренная работа приводного механизма пластинчатой цепи. Пластинчатые цепи однорядного и двухрядного типа могут заставить вращаться роликовый механизм с впечатляющей скоростью – она составляет 30 метров в секунду и более. Для многих отраслей промышленности данное обстоятельство имеет большое значение – увеличение производительности труда благодаря использованию пластинчатых цепей, очевидно;
- Продолжительные сроки эксплуатации. Все типы пластинчатых транспортерных цепей обладают увеличенной стойкостью к температурным и механическим нагрузкам, что весьма важно при использовании в промышленности. Наивысшую надежность проявили транспортерные пластинчатые цепи с двумя и более рядов элементов.
-
Обозначение цепи
по ГОСТШаг
t
ммВес 1 метра
цепи (расчетная)
q
кгДиаметр ролика
d3
ммШирина между
внутренними пластинами
b3 min
ммДиаметр втулки
d2
ммДиаметр валика
d1
ммДлина валика
b1 max
ммДиаметр отверстия
полого валика
d
ммВысота пластины
h max
ммТолщина пластины
S
ммРазрушающая нагрузка
Q min
кН/кгсЦепь М20-2-40-1 40 1,42 12,5 15 9 6 35 — 18 2,5 20/2000 Цепь М20-2-50-1 50 1,27 12,5 15 9 6 35 — 18 2,5 20/2000 Цепь М20-2-63-1 63 1,16 12,5 15 9 6 35 — 18 2,5 20/2000 Цепь М20-2-80-1 80 1,04 12,5 15 9 6 35 — 18 2,5 20/2000 Цепь М20-2-100-1 100 1 12,5 15 9 6 35 — 18 2,5 20/2000 Цепь М20-2-125-1 125 0,93 12,5 15 9 6 35 — 18 2,5 20/2000 Цепь М28-2-50-1 50 1,84 15 17 10 7 40 — 20 3 28/2800 Цепь М28-2-63-1 63 1,64 15 17 10 7 40 — 20 3 28/2800 Цепь М28-2-80-1 80 1,5 15 17 10 7 40 — 20 3 28/2800 Цепь М28-2-100-1 100 1,4 15 17 10 7 40 — 20 3 28/2800 Цепь М28-2-125-1 125 1,3 15 17 10 7 40 — 20 3 28/2800 Цепь М28-2-160-1 160 1,22 15 17 10 7 40 — 20 3 28/2800 Цепь М40-2-63-1 63 2,38 18 19 12,5 8,5 45 — 25 3,5 40/4000 Цепь М40-2-80-1 80 2,28 18 19 12,5 8,5 45 — 25 3,5 40/4000 Цепь М40-2-100-1 100 2,1 18 19 12,5 8,5 45 — 25 3,5 40/4000 Цепь М40-2-125-1 125 2 18 19 12,5 8,5 45 — 25 3,5 40/4000 Цепь М40-2-160-1 160 1,82 18 19 12,5 8,5 45 — 25 3,5 40/4000 Цепь М56-2-63-1 63 3,23 21 23 15 10 52 — 30 4 56/5600 Цепь М56-2-80-1 80 3,45 21 23 15 10 52 — 30 4 56/5600 Цепь М56-2-100-1 100 3,15 21 23 15 10 52 — 30 4 56/5600 Цепь М56-2-125-1 125 2,85 21 23 15 10 52 — 30 4 56/5600 Цепь М56-2-160-1 160 2,65 21 23 15 10 52 — 30 4 56/5600 Цепь М80-2-80-1 80 5,4 25 27 18 12 62 — 35 5 80/8000 Цепь М80-2-100-1 100 4,9 25 27 18 12 62 — 35 5 80/8000 Цепь М80-2-125-1 125 4,35 25 27 18 12 62 — 35 5 80/8000 Цепь М80-2-160-1 160 4,1 25 27 18 12 62 — 35 5 80/8000 Цепь М80-2-200-1 200 3,9 25 27 18 12 62 — 35 5 80/8000 Цепь М112-2-80-1 80 8,4 30 31 21 15 73 — 40 6 112/11200 Цепь М112-2-100-1 100 6,4 30 31 21 15 73 — 40 6 112/11200 Цепь М112-2-125-1 125 6,1 30 31 21 15 73 — 40 6 112/11200 Цепь М112-2-160-1 160 5,9 30 31 21 15 73 — 40 6 112/11200 Цепь М112-2-200-1 200 5,46 30 31 21 15 73 — 40 6 112/11200 Цепь М112-2-250-1 250 5,15 30 31 21 15 73 — 40 6 112/11200 Цепь М160-2-100-1 100 10,6 36 36 25 18 85 — 45 7 160/16000 Цепь М160-2-125-1 125 9,35 36 36 25 18 85 — 45 7 160/16000 Цепь М160-2-160-1 160 8,7 36 36 25 18 85 — 45 7 160/16000 Цепь М160-2-200-1 200 7,8 36 36 25 18 85 — 45 7 160/16000 Цепь М224-2-125-1 125 14,3 42 42 30 21 98 — 56 8 224/22400 Цепь М224-2-160-1 160 12,7 42 42 30 21 98 — 56 8 224/22400 Цепь М224-2-200-1 200 11,7 42 42 30 21 98 — 56 8 224/22400 Цепь М224-2-200-2 200 11,7 42 42 30 21 98 — 56 8 224/22400 Цепь М224-2-250-1 250 10,6 42 42 30 21 98 — 56 8 224/22400 Цепь М224-2-315-1 315 9,95 42 42 30 21 98 — 56 8 224/22400 Цепь М315-2-160-2 160 18,1 50 47 36 25 112 — 60 10 315/31500 Цепь М315-2-200-1 200 16,4 50 47 36 25 112 — 60 10 315/31500 Цепь М315-2-250-1 250 15 50 47 36 25 112 — 60 10 315/31500 Цепь М315-2-315-1 315 13,7 50 47 36 25 112 — 60 10 315/31500 Цепь МС28-2-63-3 63 2,56 22,5 17 17,5 13 42 8,3 26 3 28/2800 Цепь МС28-2-80-3 80 2,29 22,5 17 17,5 13 42 8,3 26 3 28/2800 Цепь МС28-2-100-3 100 2,07 22,5 17 17,5 13 42 8,3 26 3 28/2800 Цепь МС28-2-125-3 125 1,89 22,5 17 17,5 13 42 8,3 26 3 28/2800 Цепь МС56-2-80-3 80 4,65 27 23 21 15,5 48 10,3 36 4 56/5600 Цепь МС56-2-100-3 100 4,18 27 23 21 15,5 48 10,3 36 4 56/5600 Цепь МС56-2-125-3 125 3,79 27 23 21 15,5 48 10,3 36 4 56/5600 Цепь МС56-2-160-3 160 3,45 27 23 21 15,5 48 10,3 36 4 56/5600 Цепь МС112-2-100-3 100 10,2 38 31 29 22 67 14,3 51 6 112/11200 Цепь МС112-2-125-3 125 9,11 38 31 29 22 67 14,3 51 6 112/11200 Цепь МС112-2-160-3 160 8,13 38 31 29 22 67 14,3 51 6 112/11200 Цепь МС112-2-200-3 200 7,45 38 31 29 22 67 14,3 51 6 112/11200 Цепь МС224-2-160-3 160 18,7 53 42 41 31 90 20,3 72 8 224/22400 Цепь МС224-2-200-3 200 16,85 53 42 41 31 90 20,3 72 8 224/22400 Цепь МС224-2-250-3 250 15,36 53 42 41 31 90 20,3 72 8 224/22400 Цепь МС224-2-315-3 315 14,13 53 42 41 31 90 20,3 72 8 224/22400
