 Цепь приводная однорядная ПР-15,875; двухрядная 2ПР-15,875

купить в Уфе С ДОСТАВКОЙ ПО РОССИИ

Цепи приводные роликовые предназначены для силовых механических передач разнообразных машин и механизмов. Из всех приводных этот вид цепей нашел наиболее широкое применение во многих отраслях промышленности.

ПРОДАЖА В УФЕ С ДОСТАВКОЙ ПО РОССИИ

Цепи приводные роликовые предназначены для силовых механических передач разнообразных машин и механизмов. Из всех приводных этот вид цепей нашел наиболее широкое применение во многих отраслях промышленности. Данные цепи используются при скоростях до 30 м/сек, при температурах до 300°С.
Цепи данного вида могут быть изготовлены разборными, с прямым контуром пластин, а также с различными видами антикоррозионных покрытий.

 Цепь ПР-15,875-23-1


 1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — переходное звено; 5 — двойное переходное звено

Обозначение цепи
по ГОСТ
Шаг
t
мм
Диаметр ролика
d1
мм
Ширина между
внутренними пластинами
b1 min
мм
Диаметр валика
d2
мм
Длина валика
b7 max
мм
Высота внутренней
пластины
h max
мм
Разрушающая нагрузка
Q min
кН/кгс
Вес 1 метра
цепи (расчетная)
q
кг/м

Цепь ПР-15,875-23-1 15,875 10,16 6,48 5,08 20 14,8 23,0/2300 0,8

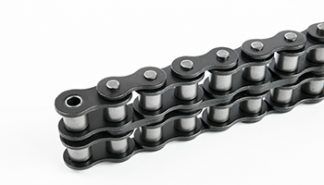

Цепь 2ПР-15,875-45,4


1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — переходное звено; 5 — двойное переходное звено; 6 — промежуточная пластина

Обозначение цепи по ГОСТ Шаг
t
мм
Диаметр ролика
d1
мм
Ширина между
внутренними пластинами
b1 min
мм
Диаметр валика
d2
мм
Длина валика
b7 max
мм
Высота внутренней
пластины
h max
мм
Поперечный шаг
A
мм
Разрушающая нагрузка
Q min
кН/кгс
Вес 1 метра
цепи (расчетная)
q
кг/м

Цепь 2ПР-15,875-45,4 15,875 10,16 9,65 5,08 41 14,8 16,59 45,4/4540 1,9
