Цепи ПР, НП, ТП, ПРД, ПРИ,ПВ, ПЗ, ВЦ

350 руб. 300 руб.

В корзину

КУПИТЬ В УФЕ ПО НИЗКИМ ЦЕНАМ С ДОСТАВКОЙ ПО РОССИИ

Цепи ПР, НП, ТП, ПРД, ПРИ,ПВ, ПЗ, ВЦ применение ,назначение, цена, ГОСТ, технические характеристики

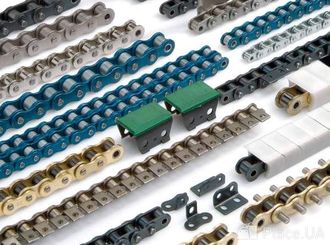

Цепи ПР, НП, ТП, ПРД, ПРИ,ПВ, ПЗ, ВЦ

 Цепи приводные предназначены для передачи вращающего момента в различных машинах и механизмах.
Цепные приводы используются при скоростях до 40 м/с и температуре до 300°С; при применении жаростойких сталей до 800°С.
К приводным цепям относятся:
- Цепи приводные роликовые и втулочные– предназначены для силовых механических передач различных машин и механизмов
- Цепи приводные роликовые повышенной точности и прочности (нефтецепи)– применяются в силовых передачах буровых установок и тяжелонагруженных механизмов.
- Цепи приводные роликовые повышенной точности и надёжности (нефтяные цепи)– являются аналогами импортных цепей в части применяемых материалов и технологий при их изготовлении.
- Цепи приводные роликовые с изогнутыми пластинами– предназначены для использования в нагруженных приводах при неблагоприятных условиях работы.
- Цепи приводные роликовые длиннозвенные– применяются в передачах с большим межосевым расстоянием
- Цепи приводные роликовые для велосипедов, для мотоциклов и автомобилей
- Цепи приводные специальные – включают в себя типы цепей со специально разработанной конструкцией
- Цепи приводные из нержавеющей стали – предназначены для эксплуатации в неблагоприятной среде
- Цепи моторные втулочные для мотоциклов
- Цепи приводные зубчатые – применяются для передачи больших усилий с высокими скоростями
- Цепи приводные вариаторные


Множество механизмов нуждаются в передаче вращающего момента с вала на вал или от одного узла к другому. Чаще всего в таких случаях используются либо приводные клиновидные ремни, либо цепи, требования к которым описывает ГОСТ 13568-75. Приводные роликовые цепи с длинными звеньями применяются в качестве тягового элемента различных механизмов. При стандартных условиях эксплуатации производитель дает гарантию 24 месяца на свое изделие. Цепь работает на    1 - соединительное звено; 2- звено переходное малых оборотах при низкой окружной скорости и температуре не выше 300 градусов Цельсия. Длинозвенные цепи разработаны на основе простых роликовых цепей.



Характеристики длиннозвенной цепи

Обозначение цепи

Шаг

Диаметр ролика

Ширина между внутренними пластинами

Диаметр валика

Длина валика

Ширина внутренней пластины

Разрушающая нагрузка

Вес 1 метра

ГОСТ 13568-75

ISO 1275

ANSI В29.3М

t, мм

d1, мм

b1 min, мм

d2, мм

b7 max, мм

h max, мм

Q min, кН/кгс

q, кг/м

ПРД-31,75-2300

210В

-

31,75

10,6

9,65

5,08

24

14,8

23,0/2300

0,6

ПРД-38-5600*

-

-

38

15,88

22

9

42

21,6

56,0/5600

2

ПРД-50,8-6000

216А

2080

50,8

15,88

15,88

7,92

39

24,2

60,0/6000

1,9

ПРД-63,5-8900

220А

2100

63,5

19,05

19,05

9,53

46

30,2

89,0/8900

2,6

ПРД-76,2-12700

224А

2120

76,2

22,23

25,4

11,1

57

36,2

127,0/12700

3,8
