Цепь приводная роликовая четырехрядная 4ПР-19,05-155

150

Оформить заказ

КУПИТЬ В УФЕ ПО НИЗКИМ ЦЕНАМ Цепь приводная роликовая

четырехрядная 4ПР-19,05−155

В УФЕ С ДОСТАВКОЙ ПО РОССИИ

Цепь приводная роликовая четырехрядная 4ПР-19,05−155 характеристики

Шаг t мм	19,05
Диаметр ролика d1 мм	11,91
Ширина между внутренними пластинами b1 min мм	12,7
Диаметр валика d2 мм	5,94
Длина валика b7 max мм	101,9
Высота внутренней пластины h max мм	18,2
Поперечный шаг A мм	22,78
Разрушающая нагрузка Q min кН/кгс	155/12 800
Вес 1 метра цепи (расчетная) q кг/м	5,75

КУПИТЬ В УФЕ ПО НИЗКИМ ЦЕНАМ Цепь приводная роликовая четырехрядная 4ПР-19,05-155 В УФЕ С ДОСТАВКОЙ ПО РОССИИ

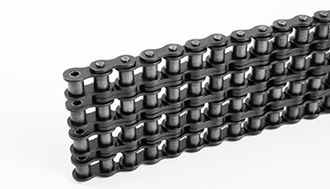

Цепь приводная роликовая четырехрядная 4ПР-19,05-155

Обозначение цепи приводной роликовой четырехрядной 4ПР-19,05-155 по ГОСТу 13568-97

Цепи приводные роликовые четырехрядные ГОСТ 13568-97 (4ПР) 1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — переходное звено; 5 — двойное переходное звено: 6 — промежуточная пластина

Цепи приводные роликовые четырехрядные (4ПР) ГОСТ 13 568−97 характеристики

Обозначение цепи по ГОСТ	Шаг t мм	Диаметр ролика d1 мм	Ширина между внутренними пластинами b1 min мм	Диаметр валика d2 мм	Длина валика b7 max мм	Высота внутренней пластины h max мм	Поперечный шаг A мм	Разрушающая нагрузка Q min кН/кгс	Вес 1 метра цепи (расчетная) q кг/м
4ПР-19,05−155	19,05	11,91	12,7	5,94	101,9	18,2	25,5	155/15 500	6,8
4ПР-25,4−228	25,4	15,88	15,88	7,92	129,9	24,2	29,29	228/22 800	10,9
4ПР-31,75−355	31,75	19,05	19,05	9,53	157,5	30,2	35,76	355/35 500	14,7
4ПР-38,1−508	38,1	22,23	25,4	11,1	197,1	36,2	45,44	508/50 800	22
4ПР-50,8−900	50,8	28,58	31,75	14,27	252,3	48,3	58,55	900/90 000	38

Компания СТК БССК предлагает широкий выбор цепей в рамках данного стандарта со склада готовой продукции.
