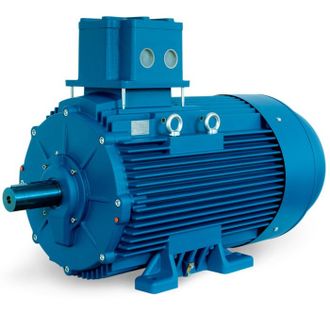

Электродвигатели серии АИР, 5А
Электродвигатели серии АИР, 5А купить в Уфе по низким ценам с доставкой по Росси
Электродвигатели для привода станков-качалок находят применение на нефтепромыслах и представляют собой одно-, двух- и четырехскоростные трехфазные асинхронные электродвигатели с короткозамкнутым ротором.
ЭЛЕКТРОДВИГАТЕЛИ ДЛЯ ПРИВОДА СТАНКОВ-КАЧАЛОК СЕРИИ АИР, 5А
Основное (базовое) исполнение – асинхронный трехфазный электродвигатель, предназначенный для режима работы S1, от сети переменного тока 50 Гц напряжением 380В. Климатическое исполнение и категория размещения У1 или УХЛ1, степень защиты IP54. Электродвигатели для привода станков-качалок изготавливаются только в монтажном исполнении IM1081 и имеют вводное устройство с одним штуцером К-3-1. Подшипники позволяют сочленять эти электродвигатели с приводным механизмом при помощи клиноременной передачи.
Электродвигатели для станков-качалок односкоростные
|
Мощность, кВт |
1500 об/мин |
1000 об/мин |
750 об/мин |
500 об/мин |
||||
|
марка ЭД |
масса, кг |
марка ЭД |
масса, кг |
марка ЭД |
масса, кг |
марка ЭД |
масса, кг |
|
|
7,5 |
|
|
|
|
|
|
АИР180МА12СН |
180 |
|
9,0 |
|
|
|
|
|
|
АИР180МВ12СН |
195 |
|
11 |
|
|
|
|
|
|
5А200LA12СН |
260 |
|
13 |
|
|
|
|
|
|
5А200LB12СН |
280 |
|
15 |
|
|
|
|
АИР180МА8СН |
180 |
5А200L12СН |
310 |
|
18,5 |
|
|
АИР180M6СН |
180 |
АИР180М8СН |
200 |
5А225M12СН |
340 |
|
|
|
|
|
5А200M8СН |
240 |
|
|
|
|
22 |
АИР180S4СН |
170 |
5А200M6СН |
245 |
5А200L8СН |
260 |
5А250M12СН |
530 |
|
30 |
АИР180M4СН |
190 |
5А200L6СН |
280 |
5А225M8СН |
340 |
|
|
|
37 |
5А200M4СН |
245 |
5А225M6СН |
330 |
|
|
|
|
Электродвигатели для станков-качалок многоскоростные
|
500/1000 об/мин (2р=12/6) |
500/750/1000/1500 об/мин (2р=12/8/6/4) |
||||
|
мощность, кВт |
марка ЭД |
масса, кг |
мощность, кВт |
марка ЭД |
масса, кг |
|
7/13 |
АИР180M12/6СН |
195 |
3/5,5/6/9 |
АИР180M12/8/6/4СН |
180 |
|
11/22 |
5А200L12/6СН |
310 |
4,5/8/9/12 |
5А200M12/8/6/4СН |
245 |
|
15/25 |
5А225M12/6СН |
335 |
5/9,5/11/15 |
5А200L12/8/6/4СН |
270 |
|
16/30 |
5А250S12/6СН |
435 |
7,1/13/14/20 |
5А225M12/8/6/4СН |
325 |
|
18,5/36 |
5А250M12/6СН |
455 |
9/17/18,5/27 |
5А250S12/8/6/4СН |
435 |
|
|
|
|
12/21/24/30 |
5А250M12/8/6/4СН |
465 |
Класс нагревостойкости изоляции Электродвигатели для привода станков-качалок, как правило, имеют класс нагревостойкости «F» (температурный индекс 155°С) по ГОСТ 8865-93. В обмотку статора встроены датчики температурной защиты – позисторы типа СТ14-2 с температурой срабатывания 145°С.
Основной режим работы (для которого приведен ряд мощностей): продолжительный S1 по ГОСТ 183-74 (МЭК 60034-1). Габаритные, установочные и присоединительные размеры
Рис. 1 - исполнение IM1081 Размеры электродвигателей для станков-качалок
|
Габарит ЭД |
Число полюсов |
Габаритные |
Установочные и присоединительные размеры, мм |
||||||||||||
|
l30 |
h31 |
d30 |
b10 |
l10 |
l31 |
d1 |
l1 |
b1 |
h5 |
h1 |
h |
h10 |
d10 |
||
|
L |
HD |
AC |
A |
B |
C |
D |
E |
F |
GA |
GD |
H |
HА |
K |
||
|
АИР 180 S |
4 |
630 |
440 |
375 |
279 |
203 |
121 |
55 |
110 |
16 |
59 |
10 |
180 |
20 |
15 |
|
АИР 180 M(A,B) |
4, 6, 8, 12, 12/6, 12/8/6/4 |
680 |
440 |
375 |
279 |
241 |
121 |
55 |
110 |
16 |
59 |
10 |
180 |
20 |
15 |
|
5A 200 M |
4, 6, 8, 12/8/6/4 |
765 |
495 |
410 |
318 |
267 |
133 |
60 |
140 |
18 |
64 |
11 |
200 |
25 |
19 |
|
5A 200 L(A,B) |
6, 8, 12, 12/6, 12/8/6/4 |
811 |
495 |
410 |
318 |
305 |
133 |
60 |
140 |
18 |
64 |
11 |
200 |
25 |
19 |
|
5A 225 M |
6, 8, 12, 12/6, 12/8/6/4 |
865 |
540 |
460 |
365 |
311 |
149 |
65 |
140 |
18 |
69 |
11 |
225 |
30 |
19 |
|
5A 250 S |
12/6, 12/8/6/4 |
935 |
630 |
545 |
406 |
311 |
168 |
75 |
140 |
20 |
79,5 |
12 |
250 |
30 |
24 |
|
5A 250 M |
12, 12/6, 12/8/6/4 |
965 |
630 |
545 |
406 |
349 |
168 |
75 |
140 |
20 |
79,5 |
12 |
250 |
30 |
24 |
