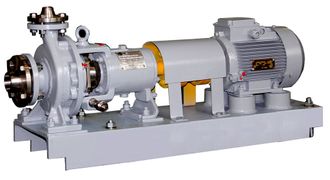

Химические насосы типа АХ и Х
Насосы изготавливаются в различных исполнениях в зависимости от материала деталей проточной части, типа узла уплотнения вала, диаметра рабочего колеса, мощности комплектующего электродвигателя.
1. Материал проточной части насоса выбирают, исходя из коррозионной активности перекачиваемой жидкости.
Условное обозначение материала А, В, М, Е, И, К, Т, ТЛ, Д1 в марке насоса означает:
А - углеродистая сталь
В - чугун марки СЧ15 или СЧ20;
М - сталь типа 15Х18Н12С4ТЮ ГОСТ 5632-72
Е - сталь типа 10Х17Н13М2Т ГОСТ 5632-72
И - сталь типа 06ХН28МДТ ГОСТ 5632-72
К - сталь типа 12Х18Н9Т ГОСТ 5632-72
Т - титан ВТ1-0 ОСТ 1.90013-81
ТЛ - титан ВТ-5Л СТУ 2177-90
Д1 - сталь типа 90Х28МФТАЛ ТУ 26-06-1231-79.
2. Для перекачивания особо токсичных и взрывоопасных жидкостей необходимо применять только двойное торцовое уплотнение и взрывозащищенный электродвигатель (В, 2В, АИМР, АИМ, АИММ, ВАО). Обозначение взрывобезопасности в марке - буква "Е".
Насосы могут быть укомплектованы взамен указанных электродвигателей, аналогичными по габаритно-присоединительным размерам, техническим характеристикам и степени защиты: вместо электродвигателей марки 4АМ электродвигатели марок А, АИ, АИР и другие, вместо электродвигателей марки В электродвигатели марок АИМ, АИММ, ВА и другие.
3. Насосы каждого типоразмера комплектуются различными по мощности электродвигателями - в зависимости от плотности перекачиваемой жидкости.
При заказе оговаривать мощность комплектуемого двигателя и подрезку рабочего колеса "а" и "б".
Мощность требуемого электродвигателя определяют из равенства: Nэд.= К х Nн х r/1000, где:К - коэффициент запаса. Рекомендуется применять: К=1,3 при Nэд. до 4 кВт К=1,25 при Nэд. свыше 4 до 20 кВт =1,2 при Nэд. свыше 20 до 40 кВт К=1,15 при Nэд. свыше 40 кВт.
Nн - мощность насоса, кВт, при r = 1000 кг/м3 r - плотность перекачиваемой жидкости, кг/м3.
По величине Nэд. подбирают ближайший больший по мощности комплектующий электродвигатель.
4. Для полупогружных насосов третья цифра обозначает глубину погружения, т.е. расстояние от опорной плиты до оси рабочего колеса.
5. Варианты исполнения насосов: обрезка "а" - обеспечивает работу насоса в средней части поля Q-H; "б", "в" - обеспечивает работу насоса в нижней части поля Q-H; " д" - обеспечивает работу насоса с напором выше номинального.
Перекачиваемая среда: химически активные жидкости без включений или содержащие твердые включения с объемной концентрацией до 0,1% (насосы типа АХ не более 1,5%), размером частиц до 0,2 мм (насосы типа АХ до 1мм), плотностью не более 1850 кг/м3 (для насосов типа АХ 200-150-400 - 1500кг/м3), кинематической вязкостью до 30·10-6 м2/с, с температурой от -40° С до +120° С, для которых скорость проникновения коррозии в материал проточной части не превышает 0,1 мм/год.
Уплотнение вала: двойное торцовое - индекс 55 Избыточное давление на входе в насос до 8 кгс/cм2. В уплотнение вала необходимо подавать на проток затворную жидкость, нейтральную к перекачиваемому продукту, без механических примесей с давлением, превышающем давление на входе на 0,5...1,0 кгс/см2 в количестве 30...50 л/ч. Величина утечки затворной жидкости через торцовое уплотнение (55) - до 0,03 л/ч.
Агрегаты с двойным торцовым уплотнением и взрывозащищенным электродвигателем могут эксплуатироваться во взрывоопасных и пожароопасных зонах классов В-Iа, В-Iб, В-Iг, В-IIа, П-I, П-II в соответствии с Правилами устройства электроустановок (ПУЭ), для перекачивания жидкостей, пары которых образуют взрывоопасные смеси с воздухом категорий II-А и II-В, групп Т1, Т2, Т3, Т4 по ГОСТ 12.1.011-78.
Необходимость поставки в указанном исполнении оговаривается при заказе. Насосы с опорой на корпусе соответствуют ISO 2858.
| Марка насоса | Подача насоса, Q (min, max), м.куб./ч | Напор насоса, Н (max, min), м | ∆h, м, доп. | Частота вращения, об/мин. | Мощность двигателя, Nэд., кВт | Масса агрегата, кг | Габаритные размеры, LхBхH, мм |
| 1АХ 40-25-160-К(Е,И)-55(СД) | 6,3 (4-8) | 32 (33-31) | 3 | 2900 | 5,5; 4 | 112 | 1015х390х538 |
| 1АХ 40-25-160а-К(Е,И)-55(СД) | 6,3 (4-8) | 25 (27-24) | 3 | 2900 | 4,0; 3 | 107 | 940х390х897 |
| 1АХ 40-25-160б-К(Е,И)-55(СД) | 6,3 (3-7) | 20 (23-18) | 3 | 2900 | 3.0 | 120 | 925х390х518 |
| 1АХ 50-32-160-К(Е,И)-55(СД) | 12,5 (9-17) | 32 (35-32) | 3,5 | 2900 | 5,5; 4 | 112 | 1015х390х538 |
| 1АХ 50-32-160а-К(Е,И)-55(СД) | 12,5 (8-16) | 26 (30-27) | 3,5 | 2900 | 4,0; 3 | 107 | 940х390х518 |
| 1АХ 50-32-160б-К(Е,И)-55(СД) | 12,5 (8-15) | 20 (24-21) | 3,5 | 2900 | 3.0 | 120 | 925х390х518 |
| 1АХ 50-32-200-К(Е,И)-55(СД) | 12,5 (8-16) | 50 (51-48) | 4,0 | 2900 | 15,0 | 250 | 1220х422х530 |
| 1АХ 65-40-200-К(Е,И)-55(СД) | 25 (17-32) | 50 (53-46) | 4 | 2900 | 15; 11 | 248 | 1280х484х628 |
| 1АХ 65-40-200а-К(Е,И)-55(СД) | 25 (16-33) | 40 (47-36) | 4 | 2900 | 11 | 188 | 1076х484х486 |
| 1АХ 65-40-200б-К(Е,И)-55(СД) | 25 (16-32) | 32 (36-28) | 4 | 2900 | 11 | 188 | 1076х484х486 |
| 1АХ 200-150-400-К(Е,И)-СД | 315 (225-330) | 50 (54-48) | 5 | 1450 | 110; 90 | 920 | 2085х730х925 |
| 1АХ 200-150-400а-К(Е,И)-СД | 315 (224-325) | 40 (44-39) | 5 | 1450 | 90; 75 | 878 | 1945х730х805 |
| 1АХ 200-150-400б-К(Е,И)-СД | 315 (223-320) | 32 (37-31) | 5 | 1450 | 75 | 878 | 1945х730х805 |
| 1Х50-32-125-К(И,Е)-5(55,С,СД) | 12,5 (7-15) | 20 (21-18) | 3,5 | 2900 | 4; 3 | 106 | 977х390х402 |
| 1Х50-32-125а-К(И,Е)-5(55,С,СД) | 12,5 (7-14) | 16 (18-15) | 3,5 | 2900 | 3 | 94 | 909x390x390 |
| 1Х65-50-160-К(И, Е)-5(55,С,СД)) | 25 (15-32) | 32 (33-30) | 4 | 2900 | 11; 7,5 | 154 | 1095х450х460 |
| 1Х65-50-160а-К(И,Е)-5(55,С,СД) | 25 (15-30) | 26 (28-24) | 4 | 2900 | 7,5 | 122 | 1050х390х420 |
| 1Х65-50-160б-К(И,Е)-5(55,С,СД)) | 25 (15-27) | 20 (23-18) | 4 | 2900 | 7,5 | 122 | 1050х390х565 |
| 1Х80-50-200-ТЛ(Т,И,Е,К)-55(СД) | 50 (30-70) | 50 (54-42) | 3,5 | 2900 | 22; 18,5; 15 | 310 | 1354х484х650 |
| 1Х80-50-200а-ТЛ(Т,И,Е,К)-55(СД) | 50 (30-70) | 41 (45-36) | 3,5 | 2900 | 18,5; 15; 11 | 280 | 1384х484х610 |
| 1Х80-50-200б-ТЛ(Т,И,Е,К)-55(СД) | 50 (30-70) | 32 (36-30) | 3,5 | 2900 | 15; 11 | 202 | 1263х484х609 |
| 1Х100-80-160-ТЛ(Т,И,Е,К)-55(СД) | 100 (59-115) | 32 (36-29) | 5 | 2900 | 22; 18,5; 15 | 320 | 1355х484х650 |
| 1Х100-80-160а-ТЛ(Т,И,Е,К)-55(СД) | 100 (58-115) | 26 (30-24) | 5 | 2900 | 18,5; 15 | 290 | 1384х484х610 |
| 1Х100-80-160б-ТЛ (Т,И,Е,К)-55(СД) | 100 (56-115) | 20 (24-17) | 5 | 2900 | 15 | 275 | 1345х484х610 |
| 1Х100-65-200- ТЛ(И,Е,К)-55(СД) | 100 (65-140) | 50 (55-43) | 5 | 2900 | 55 | 560 | 1710х610х815 |
| 1Х100-65-200а-ТЛ (И,Е,К)-55(СД) | 100 (55-130) | 41 (45-34) | 5 | 2900 | 30 | 380 | 1550х514х550 |
| 1Х100-65-200б -ТЛ (И,Е,К)-55(СД) | 100 (53-130) | 32 (39-30) | 5 | 2900 | 30 | 380 | 1550х514х615 |
| 1Х100-65-250-ТЛ (Т,И,Е,К)-55(СД) | 100 (70-140) | 80 (85-70) | 5 | 2900 | 75; 55 | 730 | 1805х640х765 |
| 1Х100-65-250а-ТЛ(Т,И,Е,К)-55(СД) | 100 (60-130) | 64 (70-58) | 5 | 2900 | 55; 45 | 605 | 1685х640х810 |
| 1Х100-65-250б-ТЛ(Т,И,Е,К)-55(СД) | 100 (53-122) | 50 (55-46) | 5 | 2900 | 45 | 530 | 1625х640х720 |
| 1Х150-125-315-ТЛ(Т,И,Е,К)-55(СД) | 200 (110-250) | 32 (36-30) | 4,5 | 1450 | 55; 45; 37 | 561 | 1620х640х853 |
| 1Х150-125-315а-ТЛ(Т,И,Е,К)-55(СД) | 200 (110-230) | 25 (27-23) | 4,5 | 1450 | 45; 37 | 635 | 1550х640х853 |
| 1Х150-125-315б-ТЛ(Т,И,Е,К)-55(СД) | 200 (110-218) | 20 (22-19) | 4,5 | 1450 | 37 | 800 | 1475х640х753 |
| Х150-125-400-К (И, Е)-55(СД)* | 200 (130-280) | 50 (52-44) | 4,5 | 1450 | 110; 90 | 1050 | 2115х730х865 |
| Х150-125-400а-К (И, Е)-55(СД)* | 200 (100-260) | 40 (42-35) | 4,5 | 1450 | 90 | 895 | 1875х660х865 |
| Х200-150-315-К (И, Е)-55(СД)* | 315 (224-380) | 32 (36-30) | 5 | 1450 | 75; 55 | 910 | 2115х730х903 |
| Х200-150-315а-К (И, Е)-55(СД)* | 315 (200-360) | 27 (30-24) | 5 | 1450 | 55 | 775 | 1930х730х958 |
- В колонке "масса электронасоса", указана масса электронасосного агрегата из материалов "И,Е,К"
- По желанию заказчика все насосы, кроме отмеченных*, могут поставляться с монтажным проставком в муфте, позволяющим производить разборку насоса без снятия с фундаментной плиты электродвигателя и демонтажа трубопроводов.
Примечание:
1. Условное обозначение 1Х(Е) 80-50-200а-ТЛ-5(55,С,СД)-У2, где:
1 - условное обозначение агрегата без монтажного проставка;
Х - насос химический горизонтальный консольный, с опорой на корпусе;
Е - обозначение агрегата для взрыво- и пожароопасных производств;
80 - диаметр входного патрубка, мм;
50 - диаметр выходного патрубка, мм;
200 - номинальный диаметр рабочего колеса, мм;
а - условное обозначение рабочего колеса с обточкой, обеспечивающей работу агрегата в средней части поля “Q-H”;
ТЛ - условное обозначение материала проточной части из титана ВТ-5Л СТУ 2177-89;
5(55,С,СД) - условное обозначение одинарного, двойного торцового уплотнения или одинарного, двойного сальникового уплотнения;
У2 - климатическое исполнение и категория размещения при эксплуатации по ГОСТ 15150-69.
2. Условное обозначение АХ-Е- 65-40-200а(б)-К- 55(СД)-У2 где:
АХ - химический горизонтальный, консольный;
Е - обозначение агрегата для взрыво- и пожароопасных производств;
65 - диаметр входа в мм;
40 - диаметр выхода в мм;
200 - номинальный диаметр рабочего колеса в мм;
а,(б) - условное обозначение рабочего колеса с обточкой, обеспечивающей работу по средней и нижней части поля “Q-H”;
К - условное обозначение материала проточной части насоса;
55 - уплотнение вала (двойное торцовое);
СД - двойное сальниковое уплотнение;
У2 - климатическое исполнение и категория размещения при эксплуатации по ГОСТ 15150-69.
