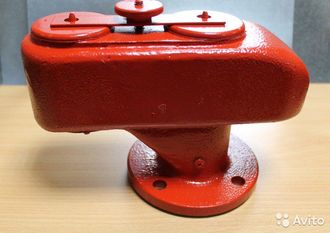

Клапан СМДК (СОВМЕЩЕННЫЕ МЕХАНИЧЕСКИЕ ДЫХАТЕЛЬНЫЕ КЛАПАНЫ СМДК)

1900

КУПИТЬ В УФЕ ПО НИЗКИМ ЦЕНАМ С ДОСТАВКОЙ ПО РОССИИ

Совмещенный механический дыхательный клапан СМДК со встроенным огнепреградителем предназначен для регулирования давления в газовом пространстве резервуаров для хранения нефти и нефтепродуктов.

Описание

Дыхательный механический совмещенный клапан СМДК регулирует изменение давления газовоздушной смеси в вертикальных резервуареах для хранения нефтепродуктов при проведении сливо-наливных операций или изменении температуры окружающей среды.

Клапаны СМДК оснащен огнепреградителем, который не допускает проникновение внутрь резервуара искр или пламени в случае возгорания в соседних резервуарах. Основные рабочие поверхности клапана обработаны фторопластовой пленкой, которая препятствует образованию наледи и примерзанию клапана, что способствует исправной работе при низкой температуре.

Конструкция и принцип действия дыхательных механических совмещенных клапанов СМДК

Основной элемент клапана СМДК - тарелки давления и вакуума с грузом, заключенные в корпус. Тарелки образуются камеры давления и вакуума. Камеры имеют отверстия, закрытые фильтрующими сетками, и соединены с атмосферой. Сетки защищают камеры давления и вакуума от попадания грязи, пыли и инородных частиц из атмосферы. Тарелки давления и вакуума герметично прижаты к седлам, при этом они свободно перемещаются по стержням, обеспечивающим движение тарелок. Когда значение давления или вакуума достигает заданную норму, одна из тарелок открывается, газовое пространство резервуара сообщается с атмосферой, излишнее давление спускается наружу или приток атмосферного воздуха уменьшает вакуум.

Клапаны СДМК устанавливаются на крыше вертикального резервуара на монтажный патрубок посредством фланца через усиливающую прокладку.

Чертеж дыхательного совмещенного клапана СМДК

1-корпус клапана; 2-крышка тарелки давления; 3,6-тарелки вакуума и давления; 4-прижимное устройство; 5-кольцо уплотнительное; 7-груз; 8, 9-защитные сетки; 10-огнепреградитель

Схема устройства дыхательного механического совмещенного клапана СМДК

Технические характеристики клапанов СМДК

Наименование параметра СМДК-50АА СМДК-100АА СМДК-150 СМДК-200 СМДК-250
Условный проход, мм 50 100 150 200 250
Пропускная способность, м3/ч 25-50 25-100 25-150 25-200 25-250
Габаритные размеры, мм:
длина L 285 430 546 740 946
ширина 122 180 231 340 370
высота H 202 280 350 320 506
Присоединительные размеры, мм:
D 140 205 260 315 370
D1 110 170 225 280 335
d 14 18 18 18 18
n 4 4 8 8 12
Давление срабатывания с грузом, мм вод. ст. 160-180 160-180 160-180 140-160 140-160
Вакуум срабатывания, мм вод. ст. 20-25 20-25 20-25 20-25 20-25
Масса, кг 5,5 13 22 47 94

Совмещенные дыхательные клапаны СМДК изготавливаются из алюминиевых металлов или нержавеющей стали. Климатическое исполнение У и УХЛ категории 1 по ГОСТ ГОСТ 15150-69.
