Клапан запорный 15с22нж фланцевый

2500 руб. 2200 руб.
В корзину

ПРОДАЖА В УФЕ С ДОСТАВКОЙ ПО РОССИИ

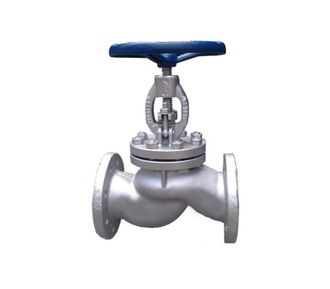

Клапан 15с22нж,  фланцевый вентиль в вариантах исполнений условного прохода 15 - 200 мм., из углеродистой стали для установки на трубопроводы высокого давления с неагрессивными рабочими средами в жидком и газообразном состоянии.



Габаритные размеры запорных клапанов 15с22нж

Наименование L D0 D D1 D2 H b f n d Масса, кг
Клапан (вентиль) 15с22нж Ду 15  130  120 95  65  39  235 14 4 4 14 4,4
Клапан (вентиль) 15с22нж Ду 20  150  140 105  75  50  275 14 4 4 14 5,5
Клапан (вентиль) 15с22нж Ду 25  160  160 115  85  57  285 14 4 4 14 6,7
Клапан (вентиль) 15с22нж Ду 32  180  180 135  100  65  300 16 4 4 18 9,6
Клапан (вентиль) 15с22нж Ду 40  200  200 145  110  75  355 16 4 4 18 13,8
Клапан (вентиль) 15с22нж Ду 50  230  240 160  125  87  360 17 4 4 18 20
Клапан (вентиль) 15с22нж Ду 65  290  280 180  145  109  400 19 4 8 18 28
Клапан (вентиль) 15с22нж Ду 80  310  320 195  160  120  430 19 4 8 18 38
Клапан (вентиль) 15с22нж Ду 100  350  360 230  190  149  480 21 4 8 22 52
Клапан (вентиль) 15с22нж Ду 125  400  400 270  220  175  550 25 4 8 26 70
Клапан (вентиль) 15с22нж Ду 150  480  400 300  250  203  610 27 4 8 26 117
Клапан (вентиль) 15с22нж Ду 200  600  400 375  320  259  650 35 4 12 30 160
Клапан (вентиль) 15с22нж Ду 250  730  400 445  385  312  680 39 4 12 33 280
Клапан (вентиль) 15с22нж Ду 300  850  420 510  450  363  720 42 5 16 33 420
