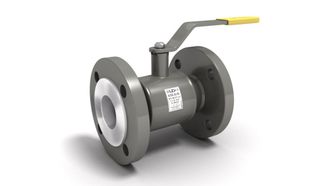

Кран шаровой стальной, кран шаровой фланцевый

2100 руб.

В корзину

Кран шаровой стальной, (кран шаровой фланцевый)  КШС купить продать в Уфе по низким ценам, характеристики применение назначение свойства недорого

Краны стальные шаровые фланцевые предназначены для перекрытия потоков различных сред в качестве запорной арматуры. Подвижная часть затвора кранов стальных шаровых фланцевых имеет форму сферы. Затвор перемещается вокруг своей оси, которая располагается перпендикулярно оси трубопровода. При производстве таких кранов применяются лучшие сорта стали, поэтому шаровые запорные элементы могут выдерживать большие температурные нагрузки. По основным техническим характеристикам кран стальной шаровый фланцевый значительно превосходит задвижку.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Обозначение КСШ фланцевый
Проход условный, Ду, мм 15-200
Давление рабочее, Ру, МПа (кгс/см2) 2,5 (25) и 4,0 (40)
Максимальное давление, Ру, МПа (кгс/см2) 2,75 (27,5) и 4,4 (44)
Температура рабочей среды, °С от -40 до +200
Рабочая среда вода, нефтепродукты, газ, жидкие и газообразные среды
Присоединение к трубопроводу фланцевое
Средний ресурс до замены, циклов 2000
Средний срок службы, лет 5


ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

PN DN (mm) d (mm) D (mm) D1 (mm) D2 (mm) n h (mm) H (mm) I (mm) L (mm)
40 15 15 95 65 14 4 23 60 210 120
20 16 105 75 14 4 23 60 210 120
25 25 115 85 14 4 27 65 210 140
32 25 135 100 18 4 32 75 210 140
40 32 145 110 18 4 44 95 230 165
50 40 160 125 18 4 43 100 230 180
25 65 50 180 145 18 8 44 110 230 200
80 65 195 160 18 8 67 135 330 210
100 75 230 190 22 8 67 145 330 230
125 100 270 220 26 8 94 190 525 350
150 125 300 250 26 8 98 210 525 380
200 150 360 310 26 12 84 225 650 450
