Стеклослюдолента ЛСЭП-934 купить В УФЕ С ДОСТАВКОЙ ПО РОССИИ

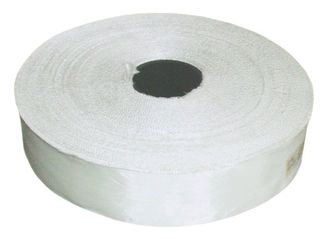

Стеклослюдолента ЛСЭП-934 ТПл представляет собой композицию из слюдяной бумаги, оклеенной с двух сторон подложками (полиэтилентерефталатная пленка и стеклоткань), пропитанную эпоксидно-полиэфирным связующим.

Слюдолента ЛСЭП-934 ТПл применяется для витковой и корпусной изоляции в электрических машинах напряжением до 11 кВ. Класс нагревостойкости – F(155°С). Режим отверждения: 4-6 часов при температуре 150-160°С при условии ропитки изделия Компаундом КП 303 Слюдолента ЛСЭП 934 ТПл гибкая в условиях комнатной среды, легко разматывается, пригодна для ручной и механизированной намотки. После запечки нескольких слоев слюдоленты, получается однородная монолитная изоляция. При разогреве уже отвержденной слюдоленты до температуры 100-120°С, изоляция становится гибкой, что позволяет без повреждений изоляции укладывать секции в паз .

Основные технические характеристики слюдоленты ЛСЭП-934 ТПл

Наимено- вание Ленты	Номинальная толщина, мм	Предельные отклонения, мм	Нормы
Электри- ческая прочность, (15-35°С), 45-75%, кВ/мм, не менее	Пробивное напряжение в отдельных точках, кВ, не менее	Разрушающая нагрузка при растяжении, Н, не менее
ЛСЭП-934 ТПл	0,08 0,10 0,13 0,15	± 0,01 ± 0,01 ± 0,02 ± 0,02	50,0 40,0 38,0 35,0	4 3,5 5 5,5	50 60 100 100

Наимено- вание Ленты

Номинальная толщина, мм

Предельные отклонения, мм

Нормы

Электри- ческая прочность, (15-35°С), 45-75%, кВ/мм, не менее

Пробивное напряжение в отдельных точках, кВ, не менее

Разрушающая нагрузка при растяжении, Н, не менее

ЛСЭП-934 ТПл

0,08

0,10

0,13

0,15

± 0,01

± 0,02

50,0

40,0

38,0

35,0

3,5

5,5

100

При изготовлении лент применяется бумага, выработанная из натуральной слюды флогопит без разрушения ее кристаллической структуры, что обеспечивает повышенные диэлектрические свойства лент.

Обозначения лент: ЛС – лента слюдяная; ЭП-934 марка эпоксидно-полиэфирного связующего, класса нагревостойкост F;

У- унификация, определяющая применения пропиточного состава класс F-H;

М-модификация пропиточного состава класс F-H;

К- модификация пропиточного состава класса H; ЭП-934- марка эпоксидно-полиэфирного связующего.

Пример обозначения ленты марки ЛСЭП –934ТПл(ТТ, СТ) шириной ролика 20 мм и толщиной ленты 0,13 мм, при ее заказе и в документации другого изделия: «ЛСЭП – 934ТПл(ТТ, СТ) 0,13 х 20 ТУ 3492- 027-31885305-2004».то же для лент ЛСУ, ЛСМ, ЛСК-СС,ЛСЭП-934ТПл

Слюдоленты поставляются в роликах диаметром 100±10 мм, шириной 10, 15, 20, 23, 25, 30 и 35 мм с предельным отклонением ± 1мм, намотанные на жесткую втулку с внутренним диаметром 35±3 мм. По согласованию с потребителем возможно изготовление роликов другой ширины. Гарантийный срок хранения - 6 месяцев со дня изготовления. Транспортная упаковка соответствует ГОСТ 26103-84.
