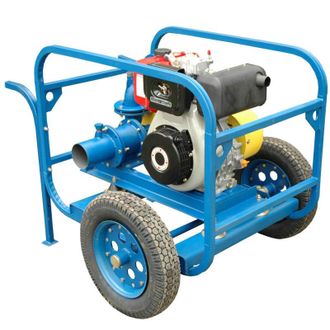

Мотопомпа МОДН "Заря" купить продать Уфа цена Гост
ПРОДАЖА В УФЕ С ДОСТАВКОЙ ПО РОССИИ
Конструкция и назначение:
Мотопомпы типа МД предназначенны для забора воды из открытых водоемов и подачи ее по трубопроводам на технические нужды, перекачивания воды, или других жидкостей сходных с водой по химической активности плотностью до 1050 кг/м3 температурой от -2 до +450С, с рН 6-9, с содержанием твердых включений не более 0,1% по массе и размером не более 0,2мм для МД 25-70 и не более 5% по массе и размером не более 1мм для МД 55-30.
Мотопомпы могут применяться и в других производствах, если по своим параметрам и исполнению они удовлетворяют условиям эксплуатации и безопасности на этих производствах. Мотопомпы относятся к изделиям вида 1 (восстанавливаемые) по ГОСТ 27.003 и выпускаются в климатическом исполнении «У» категории размещения 1 по ГОСТ 15150 не предназначены для установки во взрывоопасных и пожароопасных помещениях.
Пример условного обозначения
МД 25-70 - У1 Н49.962.00.00.000ТУ где
М – мотопомпа;
Д-тип применяемого двигателя внутреннего сгорания (дизельный);
25 - подача в м3/ч;
70 – напор м;
У – климатическое исполнение;
1 – категория размещения.
Технические характеристики мотопомп МД 25-70 и МД 55-30
| Наименование показателя | Значение показателя | |
| Типоразмер | МД25-70 | МД55-30 |
| Подача, м3/ч | 25 | 55 |
| Напор, м | 70 | 30 |
| Частота вращения, с -1 (об/мин) | 56,7(3400) | 41,7(2500) |
| Номинальная мощность насоса, кВт | 8,8 | 6,5 |
| Мощность привода номинальная, кВт(л.с) | 9,3(12,7) | 6,8(9,3) |
| КПД насоса | 0,55 | 0,63 |
| Допустимый кавитационный запас, не более, м | 3 | 4,6 |
| Высота самовсасывания, не менее, м | 6 | |
| Продолжительность заполнения насоса водой газоструйным аппаратом при высоте всасывания 5м, с, не более | 180 | |
| Тип привода | ТМЗ-520Д | |
| Масса установки, кг | 112 | |
| Примечание 1.Значение основных параметров указаны при работе насоса на воде с температурой 293К(20 С) и плотностью 1000кг/м3. 2. Производственное допустимое отклонение напора +7% минус 5%, при эксплуатации отклонение напора минус 10%. 3. КПД указан для оптимального режима в рабочем интервале. 4. Допустимое производственное отклонение КПД минус 0,03. 5. Продолжительность заполнения насоса водой указана для всасывающего рукава с Dу=75мм, L=1000мм. 6. Отклонение по массе ±5%. |
||
Устройство и принцип работы
Общий вид мотопомпы типа МД.
1 - Газоструйный аппарат; 2 - Дизельный двигатель; 3 - головка напорная ГЦ- 50; 4 - Головка всасывающая ГМВ-80; 5 - Рама; 6 - Насосная часть.
Мотопомпа состоит из центробежного насоса 6, двигателя 2, газоструйного аппарата 1 и рамы 5. Корпус насоса крепится к фланцу дизеля через кронштейн, в корпусе насоса выполнен спиральный отвод. Рабочее колесо – одностороннего входа, открытого типа. Подвод жидкости к рабочему колесу осевой. Входной патрубок выполнен в корпусе насоса на оси вращения (горизонтально). Напорный патрубок – боковой выполнен в корпусе в одной плоскости с осью вращения и развернут вертикально. Рабочее колесо крепится на удлинителе, который в свою очередь крепится на выходном конце вала двигателя. Для заполнения насоса водой предусмотрен газоструйный аппарат который работает от выхлопных газов двигателя.
Корпус газоструйного аппарата соединен трубкой и краном с корпусом насоса. При первоначальном пуске в корпусе газоструйного аппарата создается разрежение, посредством которого насос заполняется водой. Направление вращения вала двигателя – по часовой стрелке, если смотреть со стороны привода. Для подсоединения напорной и всасывающей линии на мото-помпе установлены головки соединительные для пожарного оборудования: на входе в насос - Головка всасывающая ГМВ -80 ГОСТ 28352-89; на выходе из насоса - Головка напорная ГЦ-50 ГОСТ28252-89 Двигатель в сборе с насосом крепится на раме.
Характеристика насосной части мотопомпы МД25-70
*Характеристика насосной части мотопомпы МД55-30
