Насос вакуумный водокольцевой ВВН
ПРОДАЖА В УФЕ С ДОСТАВКОЙ ПО РОССИИ
Назначение:
Насос вакуумный типа ВВН и агрегат электронасосный на его основе, предназначенный для создания вакуума при работе на воздухе или инертных газах нерастворимых в воде.
Вакуумные насосы с масляным уплотнением предназначены для откачки воздуха, неагрессивных газов, паров и парогазовых смесей, предварительно очищенных от капельной влаги и механических загрязнений, из замкнутых герметичных объемов в стационарных установках, размещаемых в помещениях, а также для создания предварительного разрежения в высоковакуумных установках.
Вакуумный, водокольцевой насос ВВН с сальниковым уплотнением вала. Насос состоит из крышки, корпуса, диска, кронштейна, вала. При вращении диска вода под действием центробежных сил, отбрасывается к перефирии крышки, образуя водяное кольцо. Между ступицей рабочего диска и внутренней поверхностью водяного кольца создается разреженная среда которая обеспечивает всасывание газа через серповидный вырез в корпусе насоса. Дальнейшее вращение диска приводит к сжатию перекачиваемого газа. Через малый серповидный вырез в корпусе газ и излишняя вода выбрасывается в нагнетательный патрубок насоса.
Насосы 2ВВН1-0,8 могут быть использованы для создания предварительного разрежения для высоковакуумных установок. Вакуумные насосы ВВН используются в химической и нефтяной промышленности, сельском хозяйстве на доильных установках, для сушки в производстве бумаги и обработки кож, для транспортировки сыпучих и жидких продуктов, для сушки и стерилизации в медицине, установках удаления пыли, на очистных сооружениях.
Насос ВВН1-0,75 У4.2,
где ВВН1 - вакуумный, водокольцевой насос с номинальным давлением всасывания 0,04МПа
0,75 - производительность, м3/мин
У4.2 - климатическое исполнение и категория размещения
Насос 2ВВН1-0,8 У4.2,
где 2 - порядковый номер модернизации;
ВВН1 - вакуумный, водокольцевой насос с номинальным давлением всасывания 0,04МПа
0,8 - производительность, м3/мин
У4.2 - климатическое исполнение и категория размещения
Таблица технических характеристик
Марки | Новинка | Мощность потребляемая насосом (макс.), кВт | Частота вращения, об/мин | Частота вращения, c | Напряжения сети, В | Частота тока, Гц | Вид тока | Номинальная производительность, м3/с | Уменьшение номинальной производительности, % м3/с | Расход воды, м3/ч, не более | Удельная мощность на номинальном режиме, кВт/м3*мин | Мощность двигателя, кВт |
ВВН1-0,75 | 2.2 | 1450 | 24 | 220/380 | 50 | переменный | 0.0125 | 40 | 0.18 | 2 | 2.2 | |
2ВВН1-0,8 | 1.3 | 2900 | 48 | 380 | 50 | переменный | 0.0140 | 40 | 0.0560 | 1 | 2.2 | |
ВН1-1,5В | 3 | 1500 | 25 | 380 | 50 | переменный | 0.0260 | 0 | 4 | 5.5 | ||
ВВН1-3 | 6.15 | 1500 | 25 | 380, 220/380 | 50 | переменный | 0.0560 | 20 | 0.4200 | 7.5 | ||
ВВН1-6 | да | 9.6 | 1500 | 25 | 380, 220/380 | 50 | переменный | 0.1 | 20 | 0.66 | 15 | |
ВВН1-12 | да | 18.6 | 1000 | 16.7 | 380, 220/380 | 50 | переменный | 0.2 | 20 | 1.38 | 22 |
Электронасосы типа 2ВВН1-0,8 и ВВН1-1,5 имеют моноблочную компоновку и состоят из насоса, закрепленного на валу электродвигателя эксцентрично относительно вала двигателя на раме.

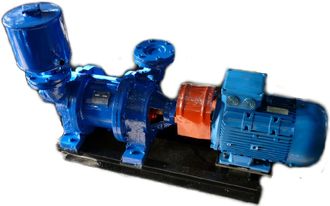

Насосные агрегаты ВВН1-12, ВВН1-3 и ВВН1-0,75 состоят из насоса и электродвигателя, смонтированных на общей раме.
