Насосы консольные типа К, 1К, 2К

дог

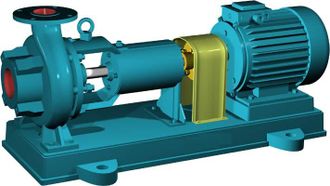

Насос К - центробежный, горизонтальный, консольный, одноступенчатый, с опорой на корпусе насоса. Агрегат насосный типа «К» состоит из насоса и электродвигателя, смонтированных на одной фундаментной плите или раме. Привод насоса обеспечивается через упругую муфту. Подвод перекачиваемой жидкости осуществляется горизонтально по оси насоса, отвод – тангециальный, вверх.

ПРОДАЖА В УФЕ С ДОСТАВКОЙ ПО РОССИИ

Насосы типа К предназначены для перекачивания воды производственно-технического назначения с pH от 6 до 9 (кроме морской) и других жидкостей, сходных с водой по плотности, вязкости и химической активности в системах водоснабжения, отопления, циркуляции. Размер твердых включений до 0,2 мм с объемной концентрацией не более 0,1%. Температура перекачиваемой жидкости зависит от типа уплотнения:Агрегат насосный типа К может работать как с разряжением, так и с подпором на входе. Максимальное давление на входе насоса – 0,35 Мпа для насосов с сальниковым уплотнением и 0,8 Мпа для насосов с торцовым уплотнением. Корпус насоса К, крышка, защитная втулка, корпус подшипнинка и рабочее колесо изготавливаются из чугуна марки СЧ 20. Вал насосного агрегата выполнен из стали 35-3ГП. В типовой комплектации насосы К поставляются с одинарным сальником, в климатическом исполнении УХЛ4. Под заказ насос может быть изготовлен с двойным сальником или одинарным торцовым уплотнением, а также в климатических исполнениях Т, ТВ, ТС.

Технические характеристики насосов К

Название агрегата	Номин. подача, м³/ч	Номин. напор, м	Рабочая зона		Кавит. запас, м	Электродвигатель**			Габаритные размеры агрегата, мм*			Диаметр патрубков, мм***		Масса насоса, кг*	Масса агрегата, кг*
Название агрегата	Номин. подача, м³/ч	Номин. напор, м	подача, м³/ч	напор, м	Кавит. запас, м	марка	кВт	об/мин	L	B	H	вход	выход	Масса насоса, кг*	Масса агрегата, кг*
К 8/18	8	18	5...14	12…19	3,8	АИР 80А2	1,5	3000	790	312	330	50	32	32	61
К 8/18а	8	15	4...12,5	10…16	3,8	АИР 80А2	1,5	3000	790	312	330	50	32	32	61
К 50-32-50	12,5	20	8…15	18…21	3,5	АИР 80А2	1,5	3000	770	340	306	50	32	32	70
К 50-32-125а	10	16	7…14	15…17	3,5	АИР 80А2(71В2)	1,5 (1,1)	3000	745	340	306	50	32	32	66
К 20/18	20	18	17...23	16…19	3,8	АИР 80В2	2,2	3000	795	215	342	65	50	33	62
К 65-50-125	25	20	14…33	17…22	3,8	АИР 90L2	3	3000	770	340	316	65	50	37	90
К 65-50-125а	23	16	13…31	14…17	3,8	АИР 90L2	3	3000	770	340	316	65	50	37	90
К 20/30М	25	32	12...30	28…36	3,8	АИР 100L2	5,5	3000	865	300	343	65	40	34	84
К 20/30	20	30	10...29	24…32	3,8	АИР 100S2	4	3000	835	300	343	65	50(40)	34	77
К 20/30М	20	25	9...22	24…29	3,8	АИР 90L2	3	3000	810	290	343	65	50(40)	34	67
К 65-50-160	25	32	15…32	28…34	3,8	АИР 100L2	5,5	3000	865	400	348	65	50	46	107
К 65-50-160а	20	25	13...30	21…27	3,8	АИР 100S2	4	3000	830	400	348	65	50	46	100
К 45/30	45	30	24...52	28…35	4,0	АИР 112М2	7,5	3000	1065	300	425	80	65(50)	53	145
К 45/30	35	25	22...42	21…27	4,0	АИР 100L2	5,5	3000	975	300	405	80	65(50)	53	120
К 80-65-160	50	32	35...60	29…34	4,0	АИР 112М2	7,5	3000	925	440	406	80	65	50	130
К 80-65-160а	45	28	30…60	24…30	4,0	АИР 112М2	7,5	3000	925	440	406	80	65	50	130
К 45/55	45	55	32...60	51…59	4,0	АИР 160S2	15	3000	1300	393	494	80	50	58	220
К 45/55а	40	41	27...52	35…44	4,0	АИР 132М2	11	3000	1120	370	448	80	50	58	160
К 80-50-200	50	50	35...70	42…54	3,5	АИР 160S2	15	3000	1120	458	455	80	50	56	230
К 80-50-200а	45	40	28...58	35…44	3,5	АИР 132М2	11	3000	990	440	425	80	50	56	172
К 90/20	90	20	60...100	17…22	4,0	АИР 112М2	7,5	3000	1055	332	412	100	80	67	155
К 90/20а	72	18	50...80	16…19	4,0	АИР 100L2	5,5	3000	1010	332	388	100	80	67	136
К 90/35	90	35	65...115	31…37	4,5	АИР 160S2	15	3000	1290	393	494	100	80	73	225
К 90/35а	85	29	60…110	24…31	4,5	АИР 132М2	11	3000	1110	370	438	100	80	73	162
К 100-80-160	100	32	70...130	24…37	4,5	АИР 160S2	15	3000	1235	440	455	100	80	78	243
К 100-80-160а	90	26	60...115	20…30	4,5	АИР 132М2	11	3000	1105	440	425	100	80	78	203
К-100-65-200	100	50	70...130	41…54	4,5	АИР 180M(S)2	30 (22)	3000	1235	470	510	100	65	78	295
К 100-65-200а	90	40	60...120	30…44	4,5	АИР 160М2	18,5	3000	1265	470	475	100	65	78	270
К 100-65-250	100	80	65...140	68…84	4,5	АИР 200L2	45	3000	1410	550	555	100	65	95	440
К 160/30	160	30	120…190	27…33	4,2	АИР 180М4	30	1500	1515	470	530	150	100	150	400
К 160/30а	140	29	115…185	25…31	4,2	АИР 180S4	22	1500	1465	470	530	150	100	150	308
К 150-125-250	200	20	120...240	18…23	4,2	АИР 160M(S)4	18,5 (15)	1500	1305	475	565	150	125	140	435
К 150-125-250а	180	16	100...220	14…18	4,2	АИР 132М4	11	1500	1135	470	455	150	125	140	300
К 150-125-315	200	32	120...240	30…36	4,0	АИР 180М4	30	1500	1375	540	610	150	125	161	425
К 150-125-315а	180	26	100…200	25…29	4,0	АИР 180S4	22	1500	1325	540	610	150	125	161	403
К 290/30	290	30	220…330	26…33	4,2	АИР 200М4	37	1500	1620	550	555	200	125	170	480
К 290/30а	250	24	190…300	20…26	4,2	АИР 180М4	30	1500	1535	470	530	200	125	170	420
К 200-150-250	315	20	220...380	17…24	4,2	АИР 180М4	30	1500	1375	540	610	200	150	170	435
К 200-150-250а	290	17	200...340	15…18	4,2	АИР 180S4	22	1500	1325	540	610	200	150	170	415

* Габаритные размеры и вес приведены для насосов на литой станине. Габариты и вес агрегатов на сварной раме отличаются в меньшую сторону.
** В скобках приведена мощность электродвигателей для энергосберегающих версий насосов, при этом подача и напор не меняются
*** В скобках приведен вариант размера выходного патрубка в зависимости от производителя насоса
