Насосы типа Д
ГПРОДАЖЖА В УФЕ С ДОСТАВКОЙ ПО РОССИИ
Горизонтальные насосы типа Д часто устанавливаются в канализационных системах. Также устройства данного типа подходят для перекачки воды или масла. К основным параметрам следует отнести мощность, а также напор.
Насосы типа Д - с горизонтальным валом одноступенчатые - предназначены для перекачивания воды и других жидкостей при температуре до 85 °С, аналогичных воде по вязкости и химической активности, а также химически активных жидкостей (водородный показатель рН от 4 до 12), нефти, продуктов ее переработки с кинематической вязкостью до 10 - 4 м2/с и жидкостей с содержанием механических примесей не более 1% и с размером твердых частиц не более 0,2 мм.
Для насосов, предназначенных для перекачивания нефти и нефтепродуктов, материал проточной части обозначается буквой Б; химически активных жидкостей - К; воды с содержанием механических примесей до 1% - В; для других типов проточной части допускается содержание механических примесей в перекачиваемой жидкости до 0,05%.
Насосы этого типа могут применяться для диапазона подач Q = 40 - 1800 л/с и напоров Н= 15 - 100 м, мощность двигателя этих насосов составляет N= 15 - 2000 кВт.
Насосы большой мощности изготовляются по индивидуальным заказам.
Насосы обозначают следующим образом (на примере насоса Д200-90):
Д - насос двустороннего входа;
200 - подача насоса в м3/час;
90 - напор в м. вод. ст.
Насос с обточенным рабочим колесом обозначается Д200-90а.
Особенности конструкции и назначение:

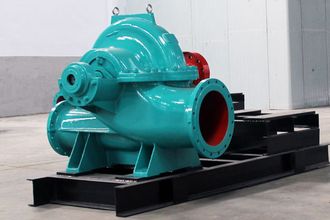

Центробежные, горизонтальные, одноступенчатые насосы типа Д, 1Д и 2Д имеют двусторонний полуспиральный подвод жидкости к рабочему колесу и спиральный отвод.
Корпус насоса имеет разъем в горизонтальной плоскости. Расположение всасывающего и напорного патрубка в нижней части корпуса насоса позволяет проводить ремонт без отсоединения труб и демонтажа двигателя. Двигатель приводит в действие ротор насоса через упругую втулочно-пальцевую муфту. Опорами ротора являются радиальные или радиально-упорные подшипники. Рабочее колесо двустороннего входа, что обеспечивает равновесие осевых сил.
Двойные сальниковые уплотнения надежно предотвращают протечки по валу.
Насосы типа Д предназначены для перекачивания чистой воды температурой до 85°С. Применяются на насосных станциях первого и второго подъемов городского, сельского и промышленного водоснабжения, а также для орошения и осушения полей. Материал основных деталей: корпуса, крышки и рабочего колеса — чугун СЧ 18-36; вала — сталь 45.
Устройство и принцип работы насоса типа Д
На общей фундаментной раме электронасосного агрегата установлен непосредственно сам насос, соединенный упругой втулочно-пальцевой муфтой с приводным двигателем. Электронасос типа Д является центробежным, горизонтальным одноступенчатым с двусторонним полуспиральным подводом жидкости к рабочему колесу. Имеет спиральный отвод и сальниковое уплотнение вала.
Крышка насоса типа Д и корпус выполнены из чугуна, в горизонтальной плоскости через ось ротора имеется разъем. Разборка насоса возможна без отсоединения трубопроводов и снятия двигателя, благодаря тому, что нагнетательный и всасывающий патрубки насоса расположены в нижней части корпуса.
Для возможности присоединения вакуумного насоса или для выпуска воздуха при заполнении насоса самотеком в верхней части крышки корпуса предусмотрено отверстие М16х1,5. Протечку жидкости по валу предотвращает сальниковое уплотнение. Для насосов 1Д гидравлический затвор сальника выполняется посредством подвода жидкости к кольцу сальника по каналу в крышке насоса
Корпус и крышку корпуса от износа защищают уплотняющие кольца, что также уменьшает протечки жидкости из напорной полости во всасывающую. В горизонтальном насосе типа Д установлено рабочее колесо двустороннего входа, что обеспечивает надежную работу насоса,
Что перекачивает насос:
Вода и другие жидкости аналогичные по химической активности, температурой до 85°С, вязкостью до 36сСт. Допускается содержание твердых включений не более 0,05% по массе, размером до 0,2мм и микротвердостью не более 6,5 гПа (650 кгс/мм2).
Марка насоса | подача м3 | цена |
Д160-112 | 90 | 193 510 |
Д200-36 | 37 | 85 400 |
Д200-36а | 30 | 77 200 |
Д200-36б | 22 | 72 520 |
1Д200-90 | 90 | 105 060 |
1Д200-90а | 75 | 98 870 |
1Д200-90б | 55 | 85 160 |
1Д315-50 | 75 | 101 530 |
1Д315-50а | 55 | 87 820 |
1Д315-50б | 45 | 81 880 |
1Д315-71 | 110 | 120 960 |
1Д315-71а | 90 | 109 280 |
Д320-50 | 75 | 125 850 |
Д320-50а | 55 | 108 650 |
1Д630-90 | 250 | 342 910 |
1Д630-90 | 110 | 242 752 |
1Д630-90а | 200 |
257 280 |
