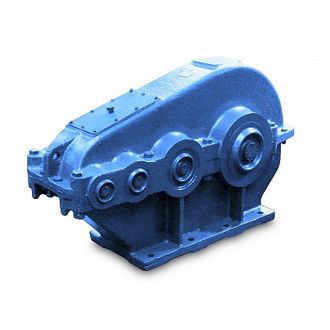

Редуктор цилиндрический трехступенчатый 1Ц3У-160, 1Ц3У-200, 1Ц3У-250

28000 руб. 26800 руб.
В корзину

ПРОДАЖА В УФЕ С ДОСТАВКОЙ ПО РОССИИ

Редукторы цилиндрические трехступенчатые горизонтальные общемашиностроительного применения типоразмеров 1Ц3У-160, 1Ц3У-200, 1Ц3У-250 используются в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения. Цена редуктора цилиндрического 1Ц3У-160, 1Ц3У-200, 1Ц3У-250


Редукторы рассчитаны для работы в следующих условиях:
- круглосуточная работа или с периодическими остановками;
- работа в непрерывном и повторно-кратковременном режимах, т. е. при переменных
  нагрузках с периодическими остановками;
- нагрузка одного направления и реверсивная;
- частота вращения быстроходного вала не более 1500 об/мин;
- вращение валов в любую сторону;
- неагрессивная среда, атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения - У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ и О4 по ГОСТ 15150.


Технические характеристики редуктора 1Ц3У:

Типоразмер

aw3

aw2

aw1

L

L1

l

l1

l2

l3

H

H1

h

A

A1

B

B1

d

чугун

алюминий

1Ц3У-160

160

100

80

630

530

195

136

160

224

345

170

24±4

28±3

475

140

206

195

24

1Ц3У-200

200

125

100

775

650

236

165

190

280

425

212

30±4

-

580

165

243

230

1Ц3У-250

250

160

125

950

825

290

212

236

335

530

265

32±5

-

750

218

290

280

28




Размеры концов конических входных и выходных валов 1Ц3У


Технические характеристики редуктора 1Ц3У:

Тип Вал d d1 d2 d3 l l1 b t

1Ц3У-160

входной 20 18,20 М12х1,25 40 50 36 4 19,70

1Ц3У-200

25 22,90 M16x1,5 45 60 42 5 24,90

1Ц3У-250

35 32,10 M20x2,0 50 80 58 6

34,60

1Ц3У-160

выходной 55 50,90 M36x3,0 88 110 82 14 54,40

1Ц3У-200

70 64,75 M48x3,0 100 140 105 18 68,75

1Ц3У-250

90 83,50 M64x4,0 130 170 130 22 88,75


Основные технические данные редуктора:
- При реверсивном режиме работы и в случае применения редукторов в механизмах повышенной ответственности допускаемый крутящий момент на тихоходном валу должен быть понижен на 30%.
- Значения допускаемых радиальных консольных нагрузок на тихоходном валу для редукторов с вариантами сборки 13, 23, 33 и на быстроходном валу для редукторов с вариантами сборки 31, 32, 33, 36 должны быть снижены на 50%.
