Рукав напорный с текстильным каркасом ГОСТ 18698-79 ПРОДАЖА В УФЕ С ДОСТАВКОЙ ПО РОССИИ

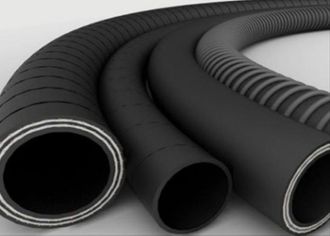

Рукава резиновые напорные с текстильным каркасом ГОСТ 18698-79

Назначение:
Рукава резиновые напорные с текстильным каркасом, применяются в качестве гибких трубопроводов для подачи под давлением жидкостей, насыщенного пара, газов и сыпучих материалов в районах холодного, умеренного и тропического климата.

Пример условного обозначения:
рукав Б-18-25-0,63-Т ГОСТ 18698-79
Б - класс, 18,0 - внутренний диаметр (мм), 25,0 - наружный диаметр (мм), 0,63 - рабочее давление (МПа)


Класс
Диаметр
внутрений (мм)
Давление
(МПа)
Температура
эксплуатации
(°C)

Примечание
Б 9,5;10;12;14;16;18;20;25;27;
32;38;40;50;54;60;63;65;75;
100;125;150;200;
0,63 от -35°C до +70°С Бензины, керосины,
минеральные масла на нефтяной основе
9,5;10;12;14;16;18;20;25;27;
32;38;40;50;54;60;63;65;75;
100;125;150;158;200;
1,0
9,5;10;12;14;16;18;20;25;27;
32;38;40;50;54;60;63;65;75;
100;125;150;
1,6
9,5;10;12;14;16;18;20;25;27;
32;38;40;50;54;60;63;65;75;
2,0

В
9,5;10;12;14;16;18;20;25;27;
32;38;40;50;54; 60;63;75;
90;100;125;150;158;200;
0,63
до +50°С
Вода техническая (без присадок), растворы неорганических кислот и щелочей концентрацией до 20% (кроме растворов азотной кислоты)
9,5;10;12;14;16;18;20;25;27;
32;38;40;50;54;60;63;75;90;
100;125;150;158;200;
1,0
9,5;10;12;14;16;18;20;25;27;
32;38;40;50;54;60;63;75;90;
100;125;150;
1,6
9,5;10;12;14;16;18;20;25;27;
32;38;40;50;54;60;63;75;
2,0
ВГ 16;18;20;25;27;
32;38;40;50;54;60;63;65;75;
0,63 до +100°С Горячая вода
12;14;16;18;20;25;27;
32;38;40;50;54;60;65;75;
90;100;125;
1,0
12;14;16;18;20;25;27;32;38;
40;50;75;90;100;125;150;
1,6
18;20;25;38;50; 2,0


Г
90;200; 0,63

от -35°C до +50°С


Воздух, углекислый газ, азот и
др. инертные газы
10;12; 1,0

16;18;20;25;32;38;50;100;
125;150;

1,6
18;20;25;38;50; 2,0






П
9,5;10;12;14;16;18;20;25;27;
32;38;40;50;54;60;63;75;100;
125;150;158;200;
0,63





до +50



Пищевые вещества (вино, пиво, молоко, слабокислые растворы органических и др. веществ, питьевая вода.)
9,5;10;12;14;16;18;20;25;27;
32;38;40;50;54;60;63;75;100;
125;150;158;200;
1,0
9,5;10;12;14;16;18;20;25;27;
32;38;40;50;54;60;63;75;100;
125;150;
1,6
9,5;10;12;14;16;18;20;25;27;
32;38;40;50;54;60;63;75;
2,0
ПАР-1 12;16;18;20;25;32;38;40;50
0,3
до +143°С
Насыщенный пар
ПАР-2 12;16;18;20;25;32;38;40;50;
63;150;200;
0,8 до +175°С Насыщенный пар



Ш
10;12;75;100;125;150;200; 0,63

от -35°C до +50°С
Абразивные материалы
(песок от пескоструйных аппаратов), слабощелочные и слабокислые
растворы для штукатурных и
малярных работ.
10;12;125;150; 1,0
10;12;125;150; 1,6
16;18;20;25;32;38;40;50; 2,0

Рукава резиновые напорные, изготовленные по ГОСТ 18698-79, находят применение в системах перекачки воды, жидких и газообразных веществ. Особенностью изделий считается возможность их применения в системах высокого давления. Допускается эксплуатация гибких шлангов в регионах с различными климатическими условиями, при больших перепадах температуры и влажности, значительных механических нагрузках.

Классификация изделий

В конструкцию рукавов резиновых напорных входят три слоя материала. Наружный резиновый слой. Средний слой или несущий слой в виде текстильного каркаса, придающего изделию дополнительную прочность и устойчивость к механическим воздействиям. Внутри шланга находится слой резины так называемая резиновая камера, делающий продукцию гибкой, герметичной и эластичной.

В зависимости от используемых материалов и особенностей технического исполнения выделяют несколько классов продукции:


  • Шланги класса Б работают с нефтесодержащими жидкостями, выдерживают давление от 0,63 до 2 Мпа и не теряют своих характеристик в диапазоне температур от -35 до +70 градусов.
  • Изделия класса В предназначены для перекачки технической воды, кислот и щелочей с теми же показателями внутреннего давления и пределом температуры на уровне +50 градусов.
  • Группа шлангов ВГ может работать с горячей водой и выдерживает температуру до 100 градусов.
  • Класс Г используется для транспортировки газообразных веществ.
  • Изделия с маркировкой П предназначены для пищевой промышленности, не выделяют вредных веществ и не оказывают влияния на продукты питания.


Кроме указанных категорий, возможно приобретение рукавов с индексом ПАР-1, ПАР-2 и Ш. продукция первых двух классов используется для работы с насыщенным паром. Рукава с литерой Ш способны выдерживать давление абразивных материалов и строительных смесей. Приобрести любую разновидность напорных рукавов можно в компании «СТК БССК». Высокое качество, доступная цена и сжатые сроки поставки отличают все виды продукции в ассортименте предприятия.
