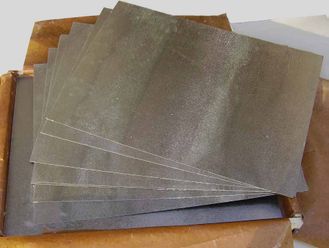

Слюдопласт прокладочный ПИФТ, ПИФЭ, ПИФК, ИТПФА, ИТПФД

50 руб.
В корзину

ПРОДАЖА В УФЕ С ДОСТАВКОЙ ПО РОССИИ

Применение: в аппаратах и нагревательных приборах в качестве жестких прокладок и каркасов для электронагревательных элементов. Параметры: размер листа: 550х300 мм. Толщ. 0,5-2,0 мм. Средняя электропрочность: 18 кВ/мм. Нагревостойкость : 700 С.

Слюдопласт прокладочный ПИФЭ, ПИФЭ-Ш

ТУ 16 — 90 — 479.0184.002

В электрических машинах в качестве электроизоляционных прокладок

Размер листа 200х900 мм. Толщина 0,25-5,0 мм

Нагревостойкость до 155 С. Средняя электропрочность 26 кВ/мм


Марка

Конструкция

Область применения

Класс нагревостойкости

ИТПФА
ТУ 3492-009-00284397-98

Прессованный листовой материал, состоящий из листов слюдобумаги, пропитанных фосфатным связующим

Жесткие прокладки в аппаратах и нагревательных приборах

C
800°С

ПИФТ
ТУ 3492-087-00281915-2002

Прессованный листовой материал, состоящий из листов слюдобумаги, пропитанных фосфатным связующим и лаком на основе кремнийорганической смолы, склеенных между собой

Электроизоляционные прокладки и шайбы в электрических машинах

H
180°С

ПИФЭ
ТУ 3492-085-00281915-2002

Прессованный листовой материал, состоящий из листов слюдобумаги, пропитанных эпоксидосодержащим связующим

В электрических машинах и аппаратах

F
155°С

ПИФК
ТУ 3492-084-00281915-2002

Прессованный листовой материал, состоящий из листов слюдобумаги, пропитанных раствором кремнийорганических смол

В электрических машинах и аппаратах

Н
180°С



ПРОКЛАДОЧНЫЕ СЛЮДОПЛАСТЫ  ИТПФА, ПИФТ, ПИФЭ, ПИФК

Технические характеристики

Показатель

Марка

ИТПФА

ПИФТ

ПИФЭ

ПИФК

Номинальная толщина, мм

0,5-2,0

0,3-2,0

0,25-5,0

до 5,0

Линейные размеры листа, не менее, мм



ширина

550

200-900

200-900

200-900

длина

300

200

200

200

Электрическая прочность, кВ/мм



средняя

18

26



минимальная в отдельных точках

10

20

26

26

Удельное объемное электрическое

сопротив­ление, не менее, Ом×м

1*10**10

1*10**11

1*10**11

-

Водостойкость, не менее, ч

24

-

-

-

Расслаиваемость, не менее, %

-

10

1,0

1,0

Массовая доля связующего, %

-

2,5-6,5

5,0-15,0

7,0-14,0
