Провод МГШВ купить, продать,цена,Гост (провод монтажный МГШВ)

10 руб.
В корзину

Провод МГШВ (провод монтажный МГШВ) в Уфе по низким ценам с отсрочкой платежа с доставкой по России, цена, ГОСТ, характеристики

маркиМГШВ - монтажный гибкий с шелковой изоляцией и покры-тый поливинилхлоридной изоляцией, а жила состоит из не-скольких скрученных проволок;МГШВЭ - то же, что и МГШВ но экранированный;МГШВ-1 - то же, что и МГШВ, но вместо шелковых нитей нало-жены тонкие полиэфирные нити, образующие словно полиэ-фирную пленку;МГШВ-1 - то же, что и МГШВ-1 но экранированный;МШВ - то же, что и МГШВ, но только жила состоит из одной проволоки;МШВЭ - тоже, что и МШВ, но экранированный;МШВ-1, то же, что и МГШВ-1 , но только жила состоит из одной проволоки.МШВЭ-1- тоже, что и МШВ-1, но экранированный

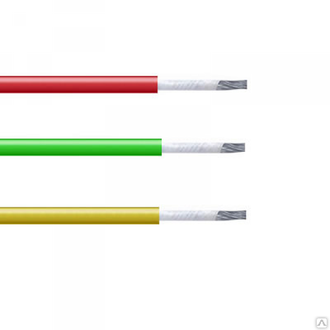

Токопроводящая жила в проводах МГШВ выполнена в форме жгута, состоит из скрученных луженых медных проволок. Многопроволочная конструкция, снабжённая комбинированной изоляцией (полиэфирная оплётка покрыта изоляционной оболочкой из ПВХ-пластиката), отличается хорошими прочностными характеристиками и высокой гибкостью. Кабельная продукция марки МГШВ отлично зарекомендовала себя в условиях частых изгибов, без потери прочности и надежности соединения.


Сечение, мм2 Конструкция жилы Наружный диаметр, мм Сопротивление жилы, Ом/км, не более Расчетная масса, кг/км
0,12 7х0,15 1,3 167 2,2
0,14 18х0,10 1,4 143 2,4
0,20 7х0,20 1,6 100 3,9
0,35 19х0,15 1,9 60 5,9
0,50 16х0,20 2,2 40 7,9
0,75 24х0,20 2,5 27 11,4
1,00 32х0,20 2,8 20 14,1
1,50 19х0,32 3,0 13 19,8
Сечение, мм2 Конструкция жилы Наружный диаметр, мм Сопротивление жилы, Ом/км, не более Расчетная масса, кг/км
0,12 7х0,15 1,9 167 8,9
0,14 18х0,10 2,0 143 9,0
0,20 7х0,20 2,2 100 10,3
0,35 19х0,15 2,5 60 14,9
0,50 16х0,20 2,8 40 17,5
0,75 24х0,20 3,3 27 23,5
2х0,35 19х0,15 4,6 60 29,4
2х0,50 16х0,20 5,2 40 35,5
2х0,75 24х0,20 5,8 27 46,3
3х0,35 19х0,15 4,9 60 36,3
3х0,50 16х0,20 5,4 40 44,8
3х0,75 24х0,20 6,8 27 59,1

Провод монтажный МГШВ (ТУ 16.505.437-82) ТУ представляет собой гибкую жилу из медных луженных проволок

(или одной проволоки), покрытую шелковой (или полиэфирной) волокнистой изоляцией, а далее поливинилхлоридной

изоляцией. Провод может эксплуатироваться в интервале

температур от -50о

С до +70о

С. Может быть поставлен и с дополнительной оплеткой из медных луженных проволок (экранированный). Провода могут эксплуатироваться в условиях

относительной влажности до 98% при температуре до +40о

С.

Провод марки МГШВ является более популярным и востребованным среди предприятий приборостроения и радиотехники

в сравнении с МГШВ-1 или проводами марок НВ. Провода не

распространяют горение.

Применение

Провода МГШВ, МШВ, МГШВ-1 предназначены для внутриприборного и межприборного монтажа, для фиксированного

монтажа приборов и аппаратов, соединения электронной и

электрической аппаратуры и приборов, монтажа АТС и коммутационных аппаратов при напряжении до 380 В для сечений 0,12 и 0,14 мм2

 и 1000 В для сечений 0,2–1,5 мм2

 частоты

до 10000 Гц и постоянном напряжении до 500 В и 1500 В. Вид

климатического исполнения В.

Размеры

Провод марок МГШВ, МГШВ-1, МШВ изготавливается различных цветов (белый, черный, зеленый, красный, желтый, оранжевый, коричневый, синий, голубой, фиолетовый). МГШВ,

МГШВ-1 поставляется сечением от 0,12 до 1,5мм2

, а МШВ,

МШВ-1 сечением от 0,08 до 1,5мм2

. Подробная информация в

нашей электронной системе www.agent-itr.ru

марки

МГШВ - монтажный гибкий с шелковой изоляцией и покрытый поливинилхлоридной изоляцией, а жила состоит из нескольких скрученных проволок;

МГШВЭ - то же, что и МГШВ но экранированный;

МГШВ-1 - то же, что и МГШВ, но вместо шелковых нитей наложены тонкие полиэфирные нити, образующие словно полиэфирную пленку;

МГШВ-1 - то же, что и МГШВ-1 но экранированный;

МШВ - то же, что и МГШВ, но только жила состоит из одной

проволоки;

МШВЭ - тоже, что и МШВ, но экранированный;

МШВ-1, то же, что и МГШВ-1 , но только жила состоит из одной

проволоки.

МШВЭ-1- тоже, что и МШВ-1, но экранированныйПровода монтажные марок МГШВ, МШВ, НВ, НВМ Марка
