Сетка фильтровальная П100 08Х18Н10 ГОСТ 3187-76
Купить сетку фильтровальную П100 08Х18Н10 ГОСТ 3187-76 в Уфе
Производится сетка тканая фильтровая ГОСТ 3187-76 нержавеющая полотняного и саржевого плетения.
Сетка фильтровальная П100 08Х18Н10 ГОСТ 3187-76
Сетка проволочная тканая фильтровая с нулевыми ячейками. Сетка фильтровая характеризуется пропускной способностью, диаметрами проволок основы и утка. Сетка фильтровая образована путем переплетения проволок основы и проволок утка. Основа — это проволока проходящая вдоль полотна сетки, уток — это проволока проходящая поперек полотна. Проволоки основаны расположены на расстоянии дряг от друга, проволоки утка расположены вплотную друк к другу и переплетаются с проволоками основы. Сетка фильтровая обозначается видом переплетения и числом проволок основы на 1 дм. Например сетка фильтровая П (С) 56 — сетка полотняного (саржевого) переплетения, 56 проволок основы на 1 дм.
Ширина полотна-1000мм. Возможно изготовление иной ширины под заказ.
Вид переплетения-саржевое одностороннее (С), полотняное (П).
Материал-нержавеющая сталь 03Х18Н9Т-ВИ, 12Х18Н10Т, 12Х18Н9Т, 08Х18Н10, Л80 (полутомпак).
Предназначены для фильтрации, обезвоживания и сушки растворов, очистки воздуха, газов.
Применение сеток:
Сетка фильтровая применяются для фильтрации, обезвоживания и сушки.
|
|
|
Саржевое |
Полотняное |

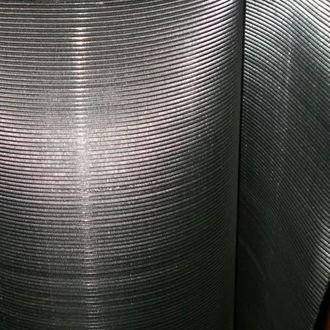

Общий вид сетки |
Материал:
- Марка 12Х18Н10Т, высоколегированная «пищевая нержавеющая» (нержавеющая) сталь;
- Марка 12Х18Н9, высоколегированная коррозионностойкая (нержавеющая) сталь;
- Марка 12Х18Н9T, высоколегированная коррозионностойкая (нержавеющая) сталь;
- Марка 08Х18Н10 , высоколегированная коррозионностойкая (нержавеющая) сталь;
- Марка 10Х17Н13М2Т, высоколегированная коррозионностойкая (нержавеющая) сталь;
- Марка 10Х17Н13М3Т , высоколегированная коррозионностойкая (нержавеющая) сталь;
- Марка латунь полутомпак Л80. Л63;
- Другие металлы и сплавы — по требованию Потребителя.
Ширина сетки: 1000 мм, возможно изготовление шириной 1200 мм.
Типоразмеры и параметры сеток, и максимально допустимые отклонения согласно ГОСТ 3187-76:
Усл. обоз- начен. сетки |
Сетки полотняного переплетения |
Теор. масса сетки, кг/кв.м |
Усл. обоз- начен. сетки |
Сетки саржевого переплетения |
Теор. масса сетки, кг/кв.м |
||||||
Номинальное число прово- лок на 1 дм |
Номинальный диаметр про- волоки, мм |
Номинальное число прово- лок на 1 дм |
Номинальный диаметр про- волоки, мм |
||||||||
основы | утка | основы | утка | основы | утка | основы | утка | ||||
П24 |
24 |
270 |
0,70 |
0,40 |
3,49 |
С24 |
24 |
290 |
1,2 |
0,7 |
11,22 |
П28 |
28 |
270 |
0,60 |
0,40 |
3,39 |
С32 |
32 |
340 |
0,90 |
0,60 |
9,39 |
П32 |
32 |
270 |
0,60 |
0,40 |
3,47 |
С40 |
40 |
420 |
0,70 |
0,50 |
7,89 |
П36 |
36 |
270 |
0,50 |
0,40 |
3,33 |
С48 |
48 |
460 |
0,60 |
0,45 |
7,00 |
П40 |
40 |
330 |
0,50 |
0,35 |
3,18 |
С56 |
56 |
570 |
0,50 |
0,37 |
5,82 |
П44 |
44 |
360 |
0,45 |
0,30 |
2,61 |
С64 |
64 |
680 |
0,45 |
0,30 |
4,69 |
П48 |
48 |
360 |
0,45 |
0,30 |
2,63 |
С72 |
72 |
850 |
0,40 |
0,25 |
4,10 |
П52 |
52 |
400 |
0,45 |
0,28 |
2,64 |
С80 |
80 |
1050 |
0,35 |
0,20 |
3,24 |
П56 |
56 |
400 |
0,40 |
0,28 |
2,54 |
С90 |
90 |
1050 |
0,30 |
0,20 |
3,18 |
П60 |
60 |
400 |
0,40 |
0,28 |
2,58 |
С100 |
100 |
1180 |
0,25 |
0,18 |
2,79 |
П64 |
64 |
495 |
0,35 |
0,22 |
2,03 |
С120 |
120 |
1300 |
0,25 |
0,16 |
2,62 |
П68 |
68 |
495 |
0,35 |
0,22 |
2,07 |
С160 |
160 |
1300 |
0,20 |
0,16 |
2,55 |
П72 |
72 |
550 |
0,30 |
0,20 |
1,82 |
С200 |
200 |
1570 |
0,20 |
0,14 |
2,45 |
П76 | 76 | 550 | 0,30 | 0,20 | 1,83 | Двухсторонние | |||||
П80 |
80 |
600 |
0,28 |
0,18 |
1,62 |
СД24 |
24 |
260 |
1,00 |
0,60 |
7,44 |
П90 |
90 |
670 |
0,28 |
0,16 |
1,53 |
СД32 |
32 |
325 |
0,70 |
0,50 |
6,19 |
П100 |
100 |
670 |
0,25 |
0,16 |
1,48 |
СД40 |
40 |
400 |
0,60 |
0,40 |
4,96 |
П120 |
120 |
670 |
0,22 |
0,16 |
1,46 |
СД48 |
48 |
450 |
0,50 |
0,35 |
4,28 |
П160 |
160 |
830 |
0,20 |
0,14 |
1,44 |
СД56 |
56 |
500 |
0,40 |
0,30 |
3,42 |
П200 |
200 |
830 |
0,20 |
0,12 |
1,24 |
СД64 |
64 |
560 |
0,37 |
0,28 |
3,31 |
Номер сетки характеризует номинальное число проволок основы на 1 дм. |
СД72 |
72 |
700 |
0,35 |
0,22 |
2,67 |
|||||
СД80 |
80 |
790 |
0,30 |
0,20 |
2,41 |
||||||
СД120 |
120 |
900 |
0,25 |
0,18 |
2,30 |
||||||
СД160 |
160 |
960 |
0,22 |
0,16 |
2,05 |
||||||
СД200 |
200 |
1100 |
0,20 |
0,14 |
1,89 |
Предельное отклонение на 1 дм от номинального числа проволок в сетках всех видов не должны превышать по ГОСТ 3187-76:
+1 проволока по основе и +20 проволок по утку для сеток № 24-100;
+2 проволоки по основе и +30 проволок по утку для сеток № 120-200;
